【太陽光発電・蓄電池設置事例】バランスよくパネルを張り効率の良い太陽光発電に|香川県高松市のリフォームショップM's style(三宅産業高松支店)

リフォーム箇所

太陽光発電・蓄電池

施工主

香川県三豊市

築年数

30年

工期

3日

工事費用

190万円（※補助金抜きの金額）

提案内容

太陽光発電システム設置工事（システム容量：4.48 kW）

担当スタッフより

屋根面積に対して、非常に効率よくパネルを設置することができました。
日当たりも良いので、たくさん発電してくれると思います。

設置後

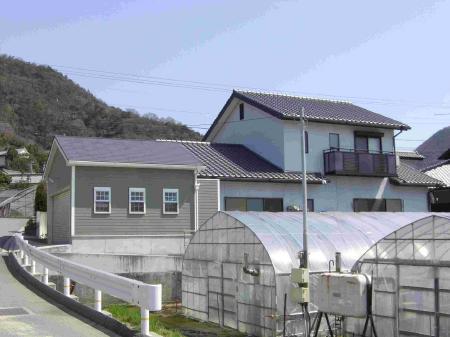

2階屋根西面にシャープND-160BW（160W）×28枚＝4.48kWシステムを設置しました。屋根にきれいに納まりました。

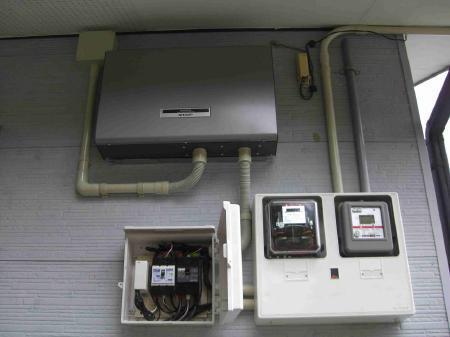

上側がパワーコンディショナです。下側のボックスにはメインブレーカ、連係ブレーカ（パワーコンディショナ用）、CTセンサー（発電量や売電・買電量を計る）を取付けています。二つ並んだ電力量計は、総発電量から使用分を差引いた電力（売電）量と、購入した電力（買電）量をそれぞれ計測します。
※電力量計は定期的に交換が必要です。四国電力の場合、売電電力量計の交換費用はお客様負担となります。

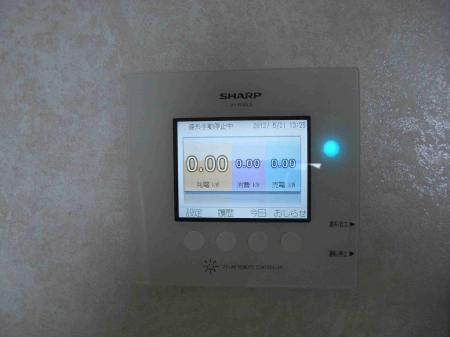

カラー電力モニタで発電状況などを確認します。シャープのモニタはカラーで非常に見やすく機能がたくさんあります。（以前はモノクロの簡単な表示でした）
またWebモニタリングサービスに加入すると、パソコンやWebブラウザ機能を持つテレビ・ケータイで、運転状況、発電診断レポートなどが確認できます。楽しみながら、環境や節電への意識を高めることができるサービスです。

設置前

2階屋根・西向きに、シャープ太陽電池モジュール4段7列28枚を設置します。システム容量が160W×28枚＝4.48kWです。

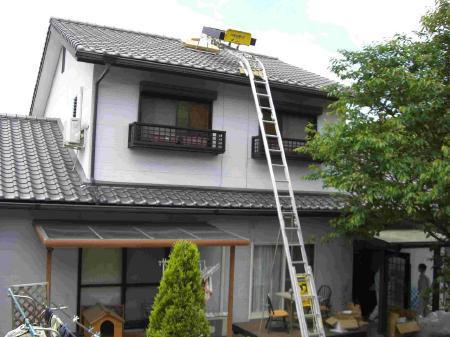

設置面の反対側に、太陽電池モジュール昇降用機器を設置して安全に工事します。

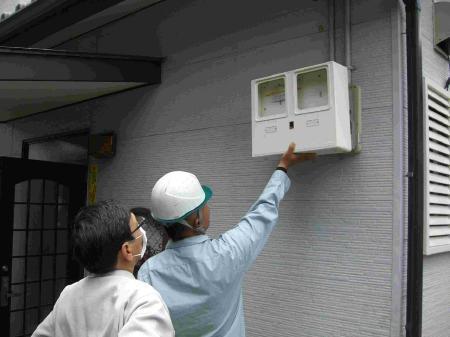

施主様と電気工事の打合せを行います。売電メーターと連係ブレーカ、パワーコンディショナを外壁に取付けます。

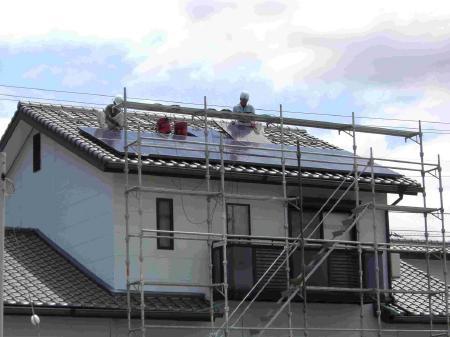

太陽電池モジュールを一枚一枚取付け架台にセットしていき、モジュールケーブルを繋げていきます。

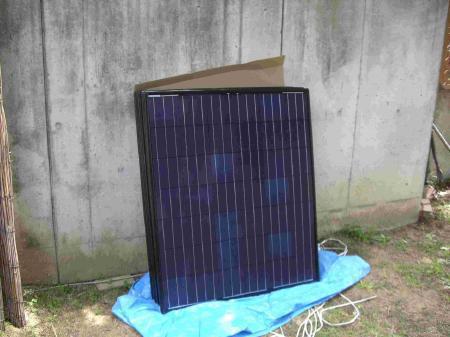

実際に屋根の上に設置していく太陽電池モジュールです。このパネルで太陽の光を受けて電気を作ります。シャープND-160BW、モジュール変換効率13.9%、公称最大出力160Wです。

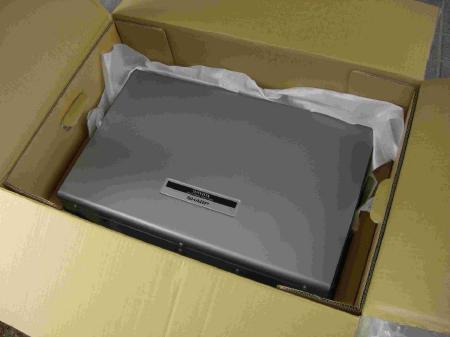

パワーコンディショナは太陽電池モジュールで発電された電力（直流）を家庭で使える電力（交流）に変換。さらにシステム全体の運転を自動管理する役割があります。

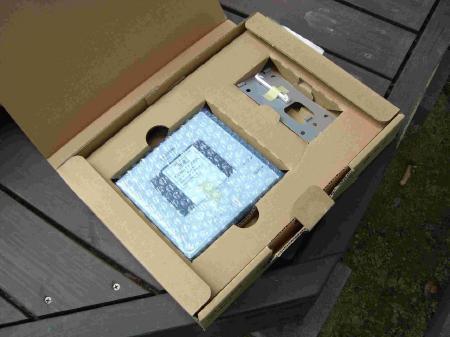

カラー電力モニタは消費量・発電量・売電/買電量を確認します。他にも使い方があり、発電量ベスト5や発電開始記念日などの確認、過去の発電量や消費量、売電/買電量、環境貢献度などの履歴も確認できます。（使い方は非常に簡単です。）

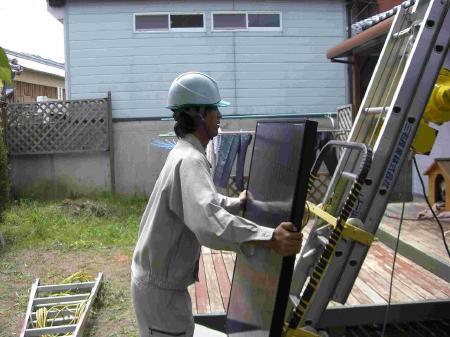

太陽電池モジュール昇降用のパネルボーイに一枚一枚丁寧に積んで屋根へと送ります。傷めないよう細心の注意をはかります。
